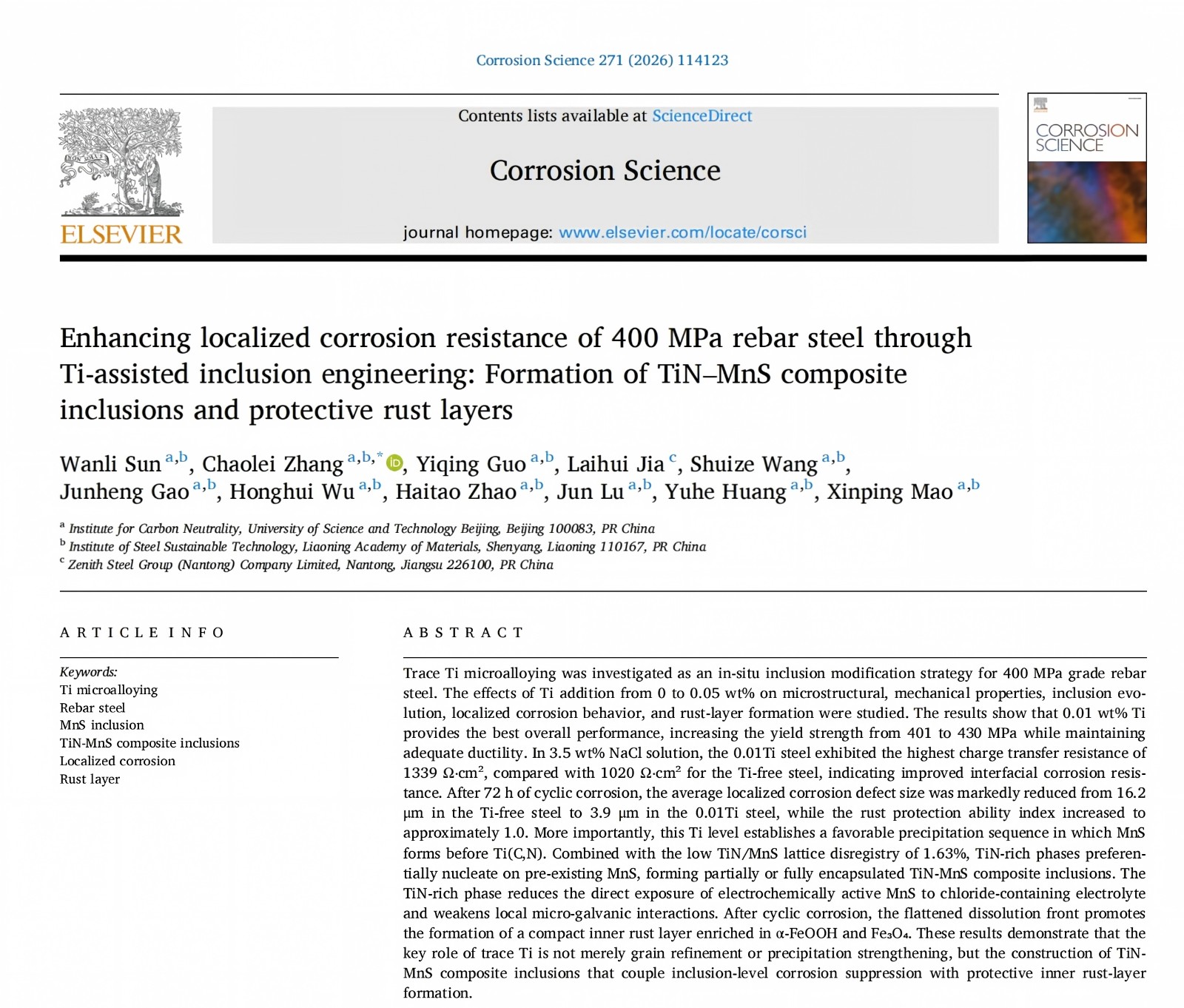

祝贺课题组孙万利同学作为第一作者的科研论文 “Enhancing localized corrosion resistance of 400 MPa rebar steel through Ti-assisted inclusion engineering: Formation of TiN–MnS composite inclusions and protective rust layers” 在国际腐蚀领域权威期刊《Corrosion Science》正式发表。

该研究针对400 MPa级钢筋钢中MnS夹杂物易诱发局部腐蚀的问题，提出了一种基于微量Ti合金化的原位夹杂物调控新策略，系统研究了Ti含量对钢材组织、力学性能、夹杂物演化、局部腐蚀行为及锈层形成过程的影响。研究发现，添加0.01 wt.% Ti能够调控MnS与TiN的析出顺序，利用TiN与MnS之间仅1.63%的低晶格错配度，促进TiN–MnS复合夹杂物形成，从而减少活性MnS与腐蚀介质的直接接触，削弱局部微电偶腐蚀，并促进形成富含α-FeOOH和Fe₃O₄的致密保护性内锈层，在提高钢筋强度的同时显著改善其局部腐蚀抗力。该研究为低成本钢筋钢中有害夹杂物的精准调控及耐蚀性能提升提供了新的理论依据和技术思路。

原文链接：https://doi.org/10.1016/j.corsci.2026.114123
